磁性彈簧開關符號 根據簧片開關舊標準(GB/T5094-1985)中的S或SQ，新標準(GB/T5094.2-2003)為B或(GB/T20939-2007)BG。

磁性彈簧開關的功能 顧名思義，開關是用來開關電路的。磁性彈簧開關類似于繼電器。它有觸點和線圈。線圈的通電觸點閉合電路。否則，線圈斷電，觸點斷開，電路斷開。

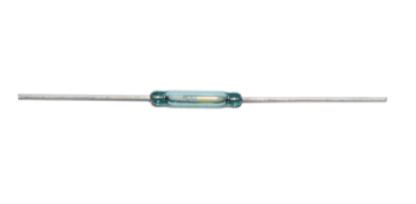

磁簧開關是一種獨特的技術。其完全密封的特性使其幾乎可用于所有環境。盡管磁性彈簧開關的結構簡單，但其制造過程包括許多過程。多年來，磁簧開關的尺寸已經從大約50毫米(2英寸)發展到6毫米(0.24英寸)。這些小尺寸的出現使得它可以應用于更多的領域，特別是滿足射頻和快速時域的要求。

簧片開關的性能如下:它可以切換到10， 000伏可切換至5安可切換，或者負載低至10安無信號損失可切換，或者負載低至1毫微微安無信號損失可切換，或者負載高至6吉赫茲(10億赫茲)，僅有少量信號損失觸點至觸點絕緣為10歐姆觸點電阻通常為50毫微微歐姆(m歐姆)常開時，它可提供雙穩態功能而不消耗任何能量或功率。 工作時間范圍為100μs至300 μ s?？稍?55℃至200℃的極端溫度范圍內使用，并可在各種環境下工作。包括空氣、水中空，真空，油、燃料和含塵環境可承受高達200Gs的沖擊力，在高達30Gs(高斯)的磁感應強度下可承受50Hz至2000Hz的振動，使用壽命長，在5 v和10 ma的工作條件下可工作10億次。
