應輕觸式自鎖電子開關電路由電源電路、單穩態電路、受控多諧振蕩器、計數分配器和控制執行電路組成；

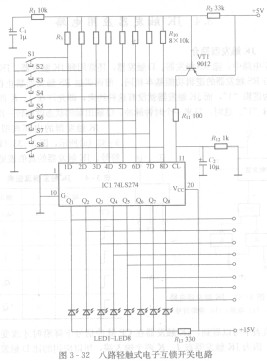

八路輕觸式B0520WS-7-F電子互鎖開關電路如圖3-32所示。該電路雖簡潔，但可控八路信號的通斷，可用于各種多路控制的電子產品。電路主要由一塊74LS374八D觸發器組成。該集成電路中的八個D觸發器采用同一時鐘，且在時鐘輸入端CL加有施密特觸發器，IC1的第⑨腳就是該觸發器的輸入端。IC1的第①腳為輸出控制端，只有當IC1的第①腳為低電平，時鐘信號輸入端⑩腳為高電壓時，D狀態才會被Q鎖存。

中的S1～S8是八個輕觸按鈕開關，LED1～LED8為對應的位移指示燈。按動Sl～S8中任一開關，半導體管VT1的基極將通過R3～Rio中的某個電阻及所接的開關接地，使Cl放電，VT1導通，+5V電源經VT1和R，向C2充電，在IC1的第6腳產生一個正脈沖，經IC1內部的施密特電路整形后，被送往各D觸發器，由于所按下的按鈕開關所對應的IC1的D端接地，再加上IC1的第①腳接地為低電平，故與按鈕開關對應的IC1的Q端輸出也跳變?yōu)榈碗娖讲㈡i存，輸出端相應連接的發光二極管I。ED被點亮，并輸出信號至控制電路。下次再按其他按鈕開關時，電路將重復上述過程。

圖中的C2、R12組成延時電路，提供約lOns的延遲時間，可防止換位時電路產生誤動作。Cl主要用于在電源接通的瞬間使IC1清零復位。

電路控制信號的輸出為低電平，可在后面的控制電路中加裝非門使之變?yōu)楦唠娖剑缓?，再去控制雙向模擬開關(CD4066)的控制極，來控制信號的通斷。
