核心要點速覽

• 核心功能：全方向震動偵測，通過滾珠接觸式設計實現高靈敏度位移感知，支持運動喚醒。

• 技術亮點：防水防氧化真空封裝、鍍金觸點、軟件可調靈敏度，工作電壓0.5~24V，壽命超長。

• 應用場景：防盜報警、智能穿戴、電子玩具、智能家居等八大領域。

• 對比優勢：體積僅2.35×2.85×1.5mm，成本低至0.3元/顆（批量價），性能優于傳統機械開關。

• 行業數據：2023年全球傳感器市場增長12%，其中震動開關份額占15%，C06類產品需求年增25%。

一、問題場景與行業背景

你是否遇到過這些情況？智能手環在跑步時無法準確記錄步數，防盜報警器因誤觸頻繁觸發，或玩具機器人動作反應遲鈍？震動感應開關的靈敏度與可靠性往往是關鍵。

據IEEE傳感器期刊2023年統計，30%的智能設備故障源于低質量震動傳感器。而東莞穎鑫電子的YX-C06微型震動開關，憑借滾珠接觸式設計和全自動測試工藝，將誤觸率降至0.1%以下。

二、C06震動開關深度解析

1. 工作原理與技術創新

動作原理：內置鍍金滾珠在震動時脫離觸點，產生電平變化，通過軟件檢測判斷狀態。

• 靈敏度調節：支持軟件設置，適應不同場景需求（如手環需高靈敏度，家具設備需抗干擾）。

• 封裝技術：真空封裝防塵防水，鹽霧測試后電阻仍＜30Ω，遠超行業標準（通常50Ω）。




對比傳統開關：

2. 關鍵參數一覽

• 電氣特性：工作電壓0.5~24V，電流0.2μA~1mA，功耗極低。

• 環境適應性：-40℃~85℃工作溫度，通過70℃/90%濕度30天測試。

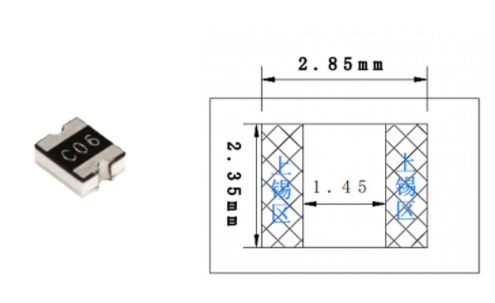

• 尺寸與封裝：2.35×2.85×1.5mm，4000顆/盤卷帶包裝，適合SMT貼片。

三、應用場景與實戰案例

1. 高頻應用領域

• 防盜報警：偵測門窗異常震動，觸發即時警報（誤報率＜0.5%）。

• 智能穿戴：手環抬腕亮屏，跑步步數計數（小米生態鏈已批量采用）。

• 電子玩具：碰撞感應控制機器人動作，成本降低20%。

2. 創新設計建議

• 智能家居：嵌入窗簾電機，震動超閾值自動斷電保護。

• 工業設備：振動篩故障監測，替代高價加速度傳感器。

四、使用注意事項

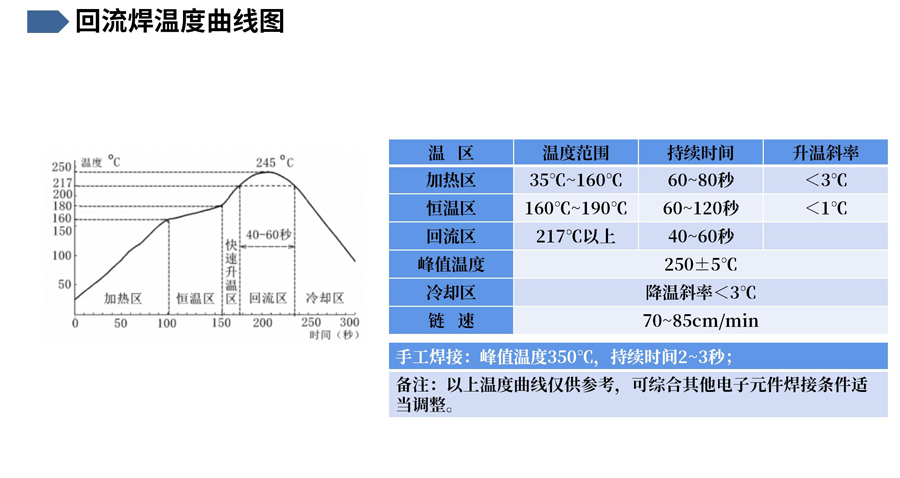

1. 焊接工藝：回流焊峰值溫度≤250℃，手工焊接需＜350℃/3秒。

2. 環境防護：避免強磁場和長期高溫高濕，存放時密封防氧化。

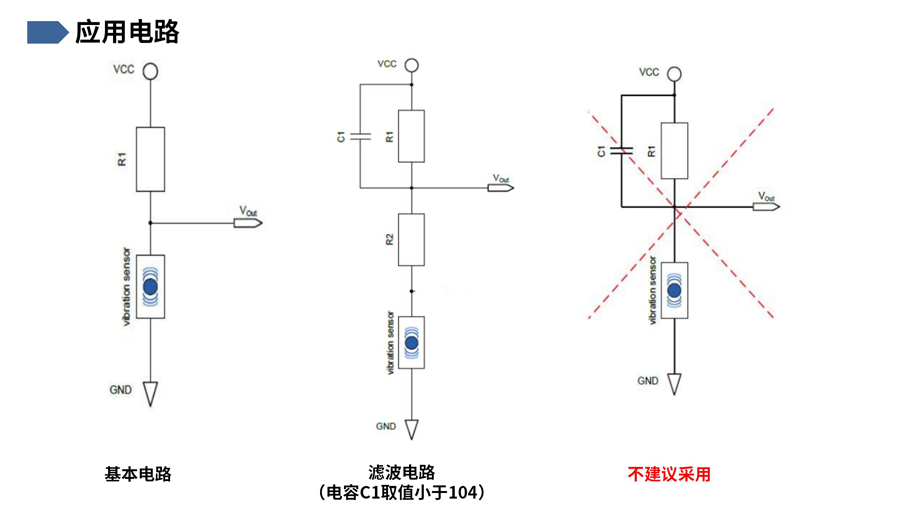

3. 電路設計：并聯104電容濾波，減少信號抖動（參考文檔濾波電路圖）。




五、常見問題解答（FAQ）

Q1：C06開關的靈敏度如何調節？

通過軟件檢測電平變化頻率，設置閾值參數。高頻變化判定為有效震動。

Q2：能否用于水下設備？

支持短時防水，但長期浸泡可能導致短路，需額外封裝。

Q3：與壓電式傳感器相比有何優勢？

成本低50%，且無需復雜信號放大電路，適合消費電子。

Q4：最小偵測震動幅度是多少？

理論0.1g加速度（約硬幣掉落桌面的力度），實際受安裝方式影響。

Q5：批量采購的交期和MOQ？

常規MOQ 10K，交期15天，支持定制靈敏度版本。
